如果燃燒器停機，空氣伺服電機就轉到各用位置，燃氣伺服電機轉到0、
MP22 運行方式
故障后的反應
如果啟動安全時間過后沒有火焰出現，則故障鎖定。
如果是在燃燒器運行過程中失去火焰，則故障停機。
如果是故障停機，所有的閥都關閉，風機和點火停止工作。
如果燃氣閥開之前就檢測到火焰，燃燒器也進入故障停機。
如果是在啟動過程中或者運行過程中出現故障，將安全停機。
根據故障的性質不同，燃燒器會執行兩種不同的程序:進入鎖定的停機
狀態或者嘗試重新啟動。
如果5此重啟失敗后，也會進入鎖定的停機狀態。
故障的種類會顯示出來。
燃氣壓力開關故障-安全程序
如果位于閥2和閥1之間的最小燃氣壓力開關沒有檢測到足夠的燃氣壓
力，燃燒器將停止啟動。閥關閉，風機停止。自動的燃燒器控制在嘗試
重啟之前會等2秒。如果2秒后，燃氣的壓力仍不夠，則再等待2秒后第
三次嘗試重啟。
第三次重啟失敗后，燃燒器將等待一一個小時以進行下一一次重啟。
這樣，就可以只用一個燃氣壓力開關就可以進行檢漏和壓力監測。
當沒有燃氣的時候不會給出故障鎖定信號，當較長時間沒有燃氣時也不
會頻繁地啟動。
燃氣壓力開關的設定置最低為保證到達最大出力時兩個閥之間的壓力。
例如:在等待時顯示: 18 1-23
意思是等待時間還有1分23秒。
只有當切斷電源(關閉主電源或者斷開7孔聯接器)后，才能重新設置等.
待時間。
內置檢漏系統
閥測試
在參數設置模式下可以設置要或者不要檢漏。
掉電后或者內部故障鎖定解鎖后，燃燒器重啟前系統要執行一次檢漏。
否則，就在燃燒器控制性停機后進行一次檢漏。
只用一個燃氣壓力開關就可以進行檢漏和燃氣最低壓力的監測。.
燃氣壓力開關必須安裝在閥Y2和閥Y3之間。
工作順序
控制性停機之后，燃氣壓力開關斷開，閥Y3延遲2秒關閉。這樣，測試
部位是沒有壓力的。這就是閥Y2的測試時間(tv1)。
在這期間，燃氣壓力開關不應能夠使其閉合的壓力，否則就會故障停
機，并且顯示“閥1漏”。
在tv1之后，閥Y2打開3秒。在這期間燃氣壓力開關必須動作閉合，顯示
有燃氣壓力，否則所有的氣閥將會關閉并啟動燃氣安全程序。
在對閥Y3進行測試期間，測試部位的壓力一定要高于壓力開關設定的最
小壓力，否則將故障停機并顯示“閥2漏”。

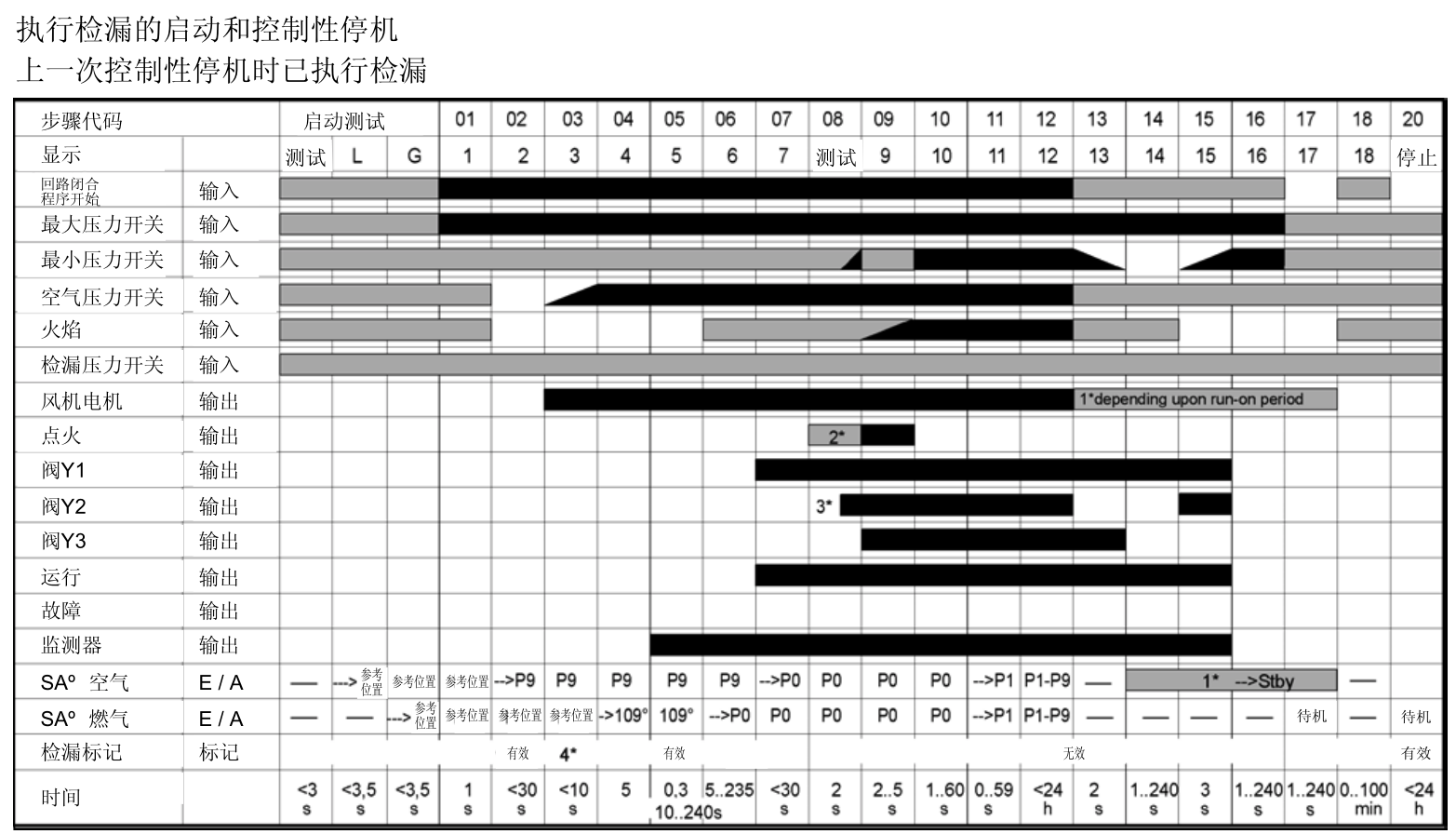

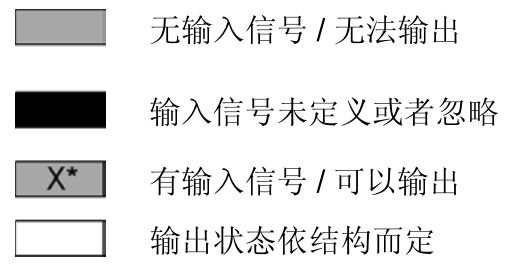

時序圖
各步驟定義
啟動測試 處理器和程序內存測試/空氣伺服電機轉到參考位置
步驟01 啟動(系統供熱要求)
步驟02 靜止狀態的檢查，風機
步驟03 風機啟動
步驟04 預吹掃/燃氣伺服電機轉過全部轉動范圍
步驟05 預吹掃/激勵并檢查監測器
步驟06 預吹掃/燃氣伺服電機轉到點火位置
步驟07 空氣伺服電機轉到點火位置
步驟08 預點火(根據設定參數)
步驟09 開始安全時間
步驟10 穩定時間
步驟11 伺服電機從點火位置轉到運行位置,控制器激勵時間
步驟12 運行
步驟13 清空VPS測試空間/ (尾吹掃)
步驟14 閥Y2測試時間/ (仍處于尾吹掃期間)
步驟15 VPS測試空間充氣/ (仍處于尾吹掃期間)
步驟16 閥Y3測試時間/ (仍處于尾吹掃期間)
步驟17 仍處于尾吹掃期間
步驟18 又開始鎖定時間/燃氣故障的等待時間
步驟20 開始前的等待時間(待機)
注釋:
1*在檢漏期間風機一-直運行，直到尾吹掃結束。空氣伺服電機然后轉到待機位置。
2*按照EEPROM內的設置，預吹掃分別于安全時間開始前0秒，1秒或者2秒開始進行。
3*一般閥Y2(安全閥)在安全時間開始前2秒打開，這樣燃氣最小壓力開關就可以檢測到燃氣壓力。
4*控制性停機后進行一-次檢漏。檢漏標志于是設為“有效(valid)”。如果檢漏標志是無效的，如果在步
驟08到16中經歷一次掉電或者安全停機之后，在主氣閥打開之間會進行一次檢漏。

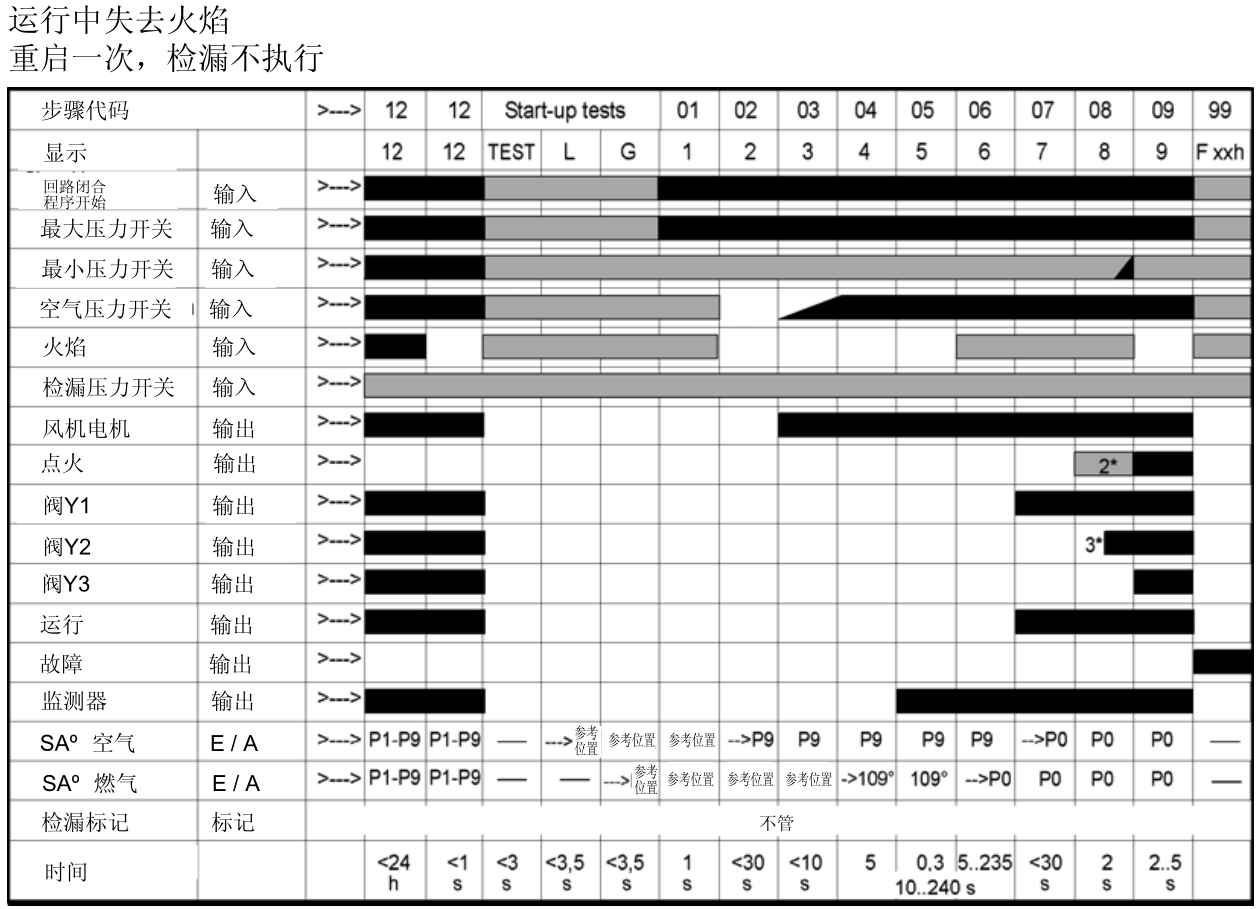

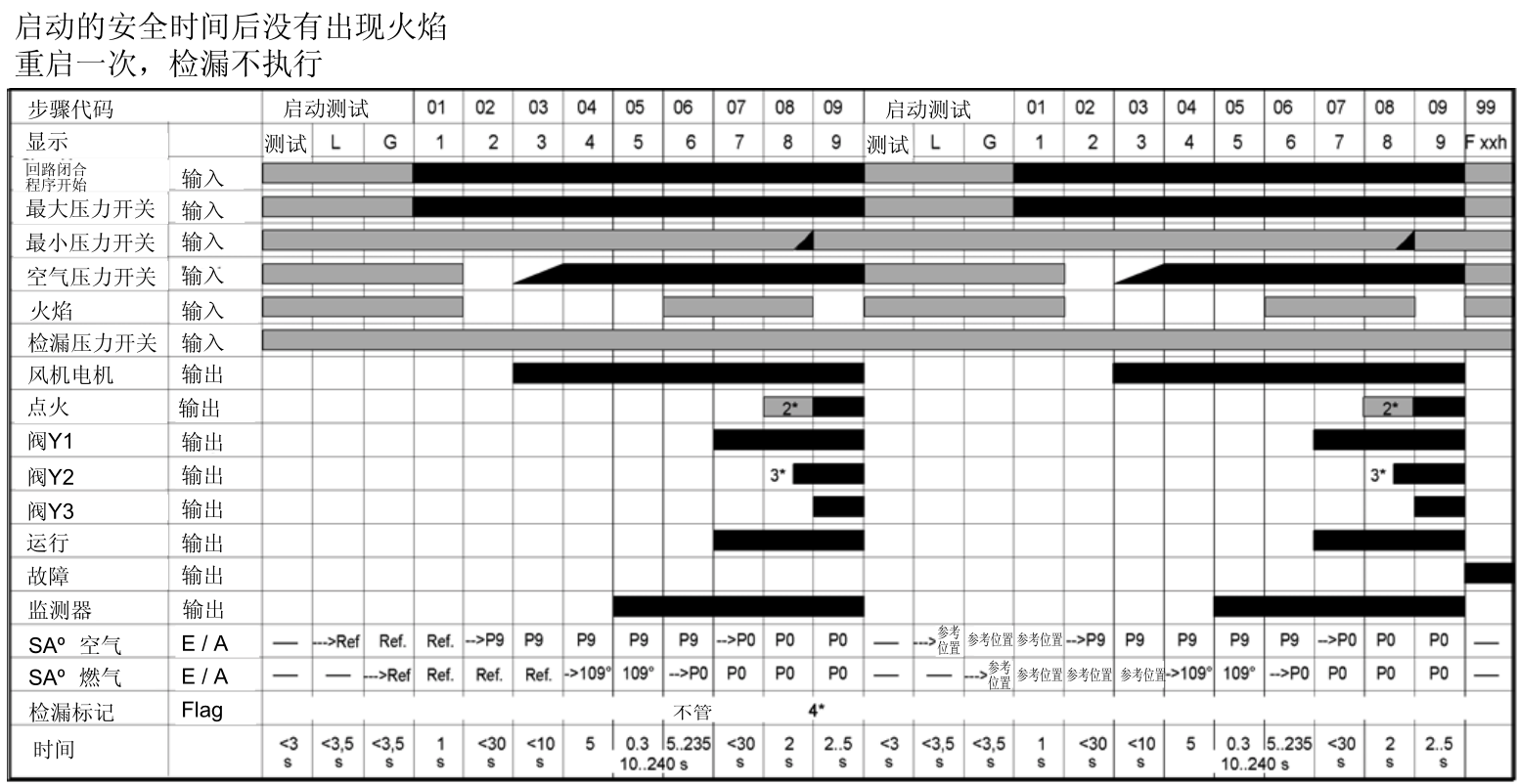

時序圖
顯示屏說明

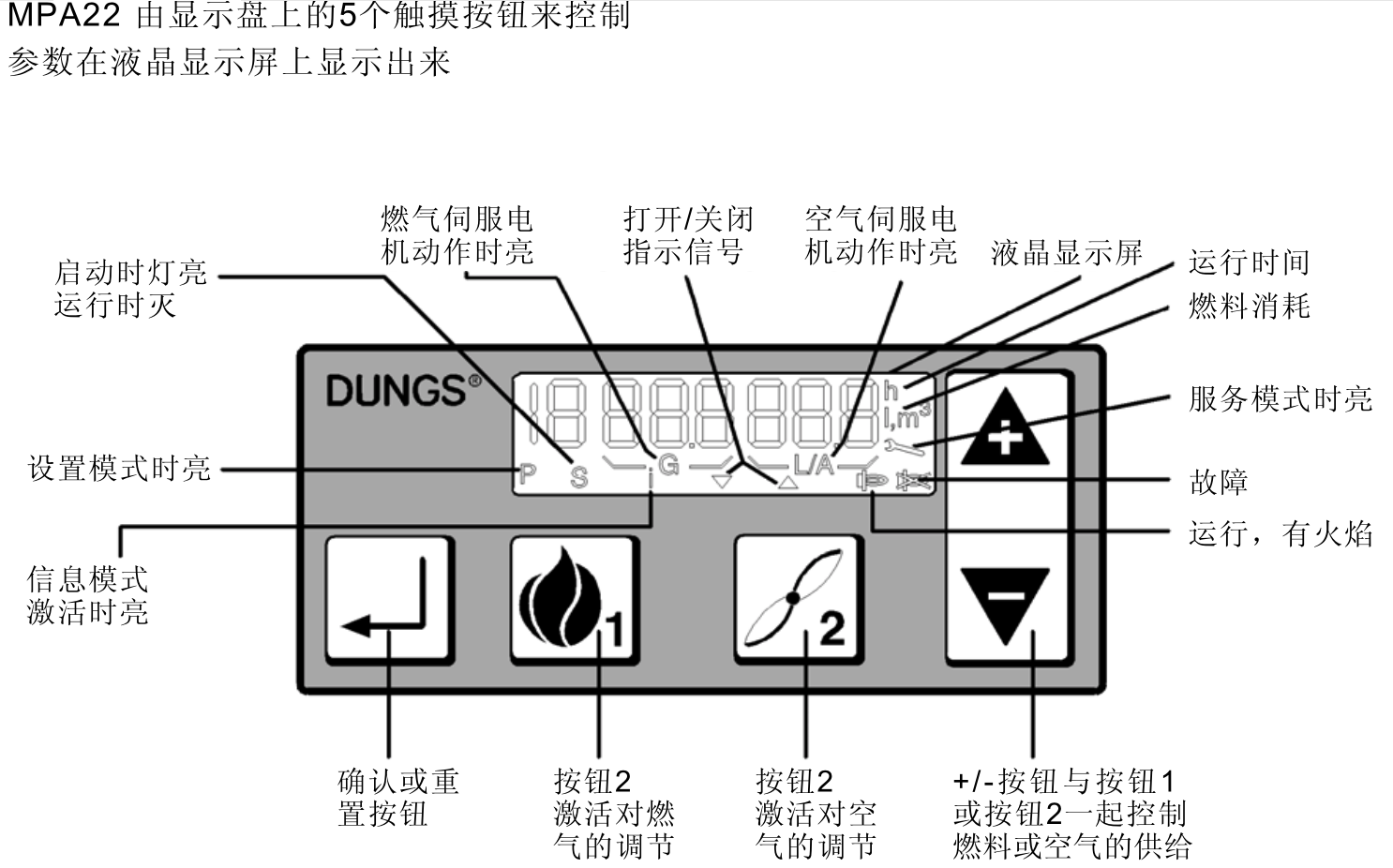

顯示功能

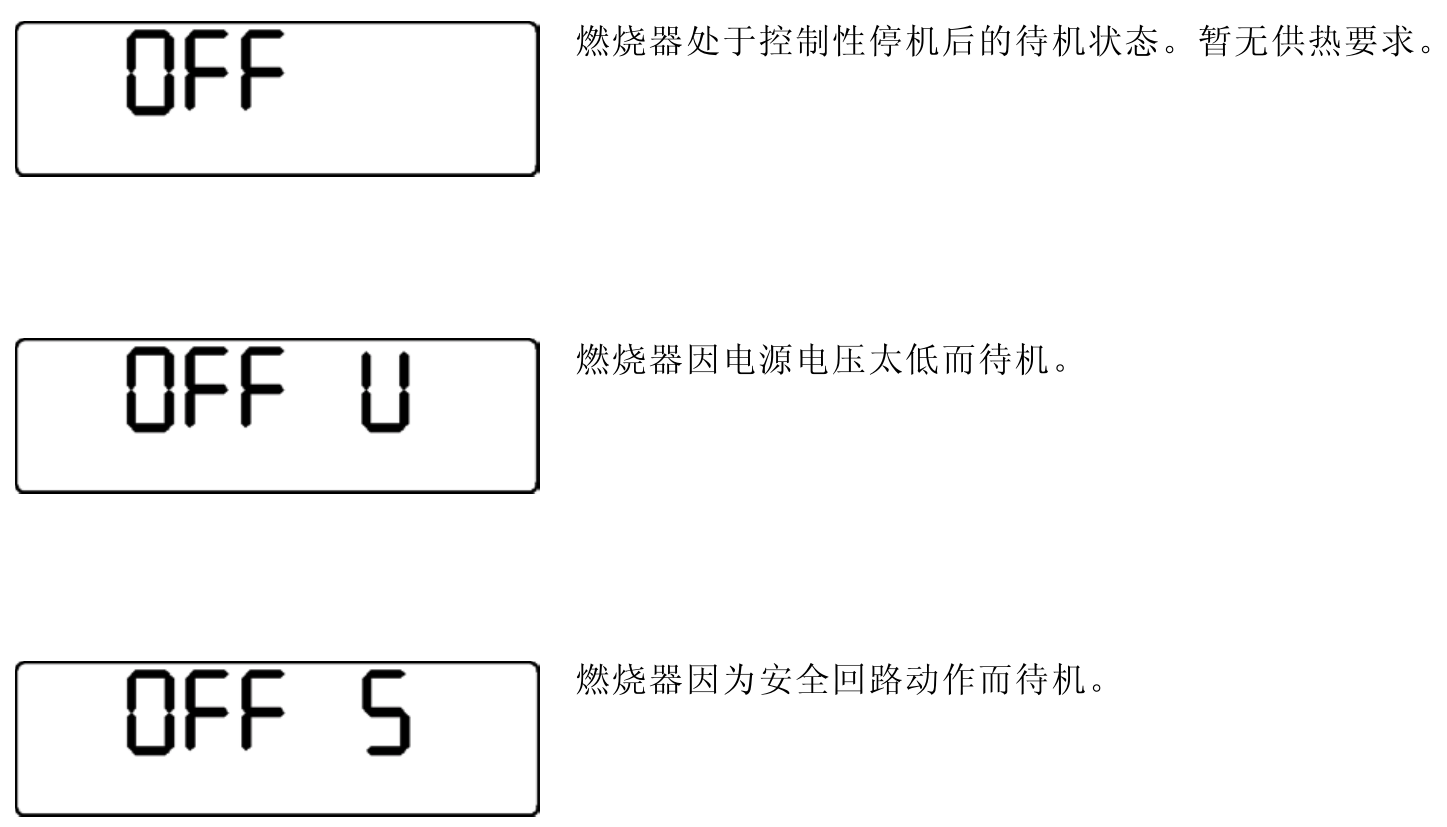

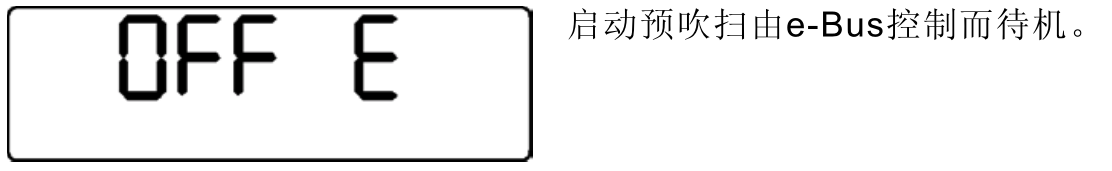

待機時的顯示

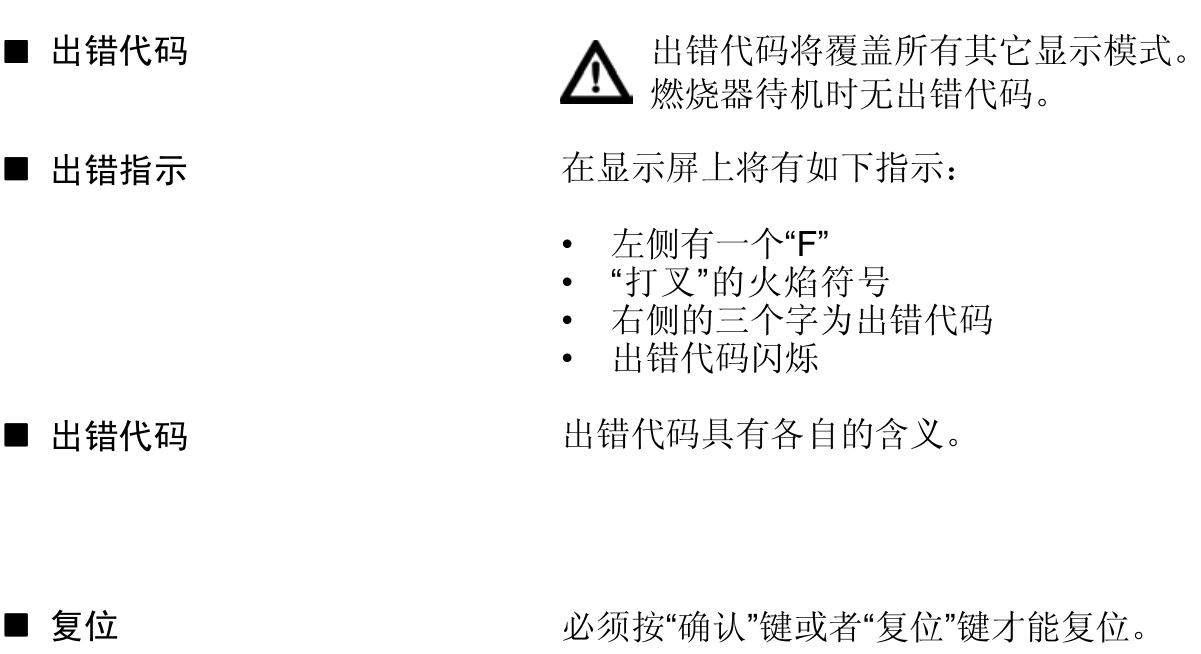

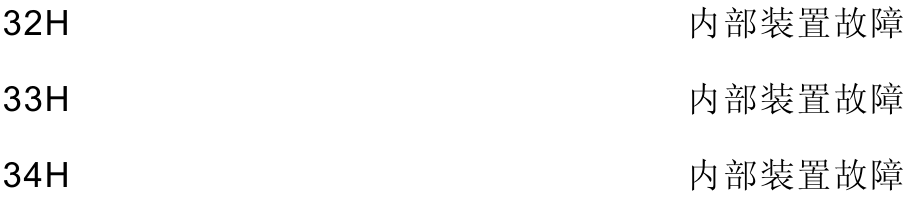

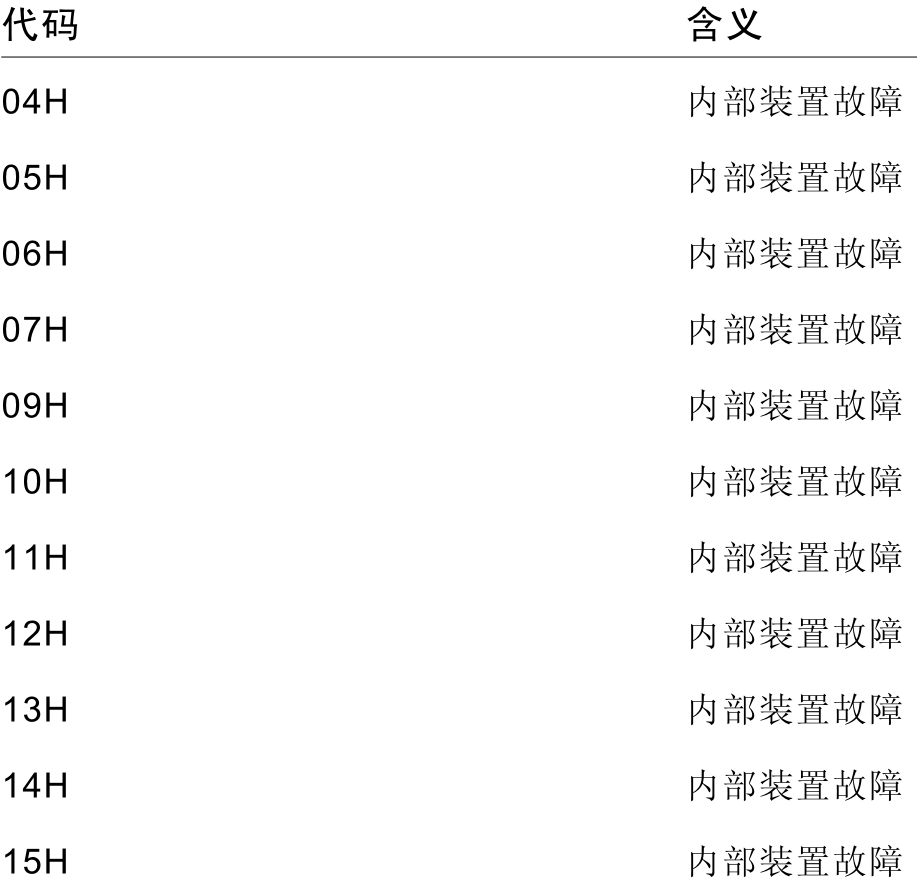

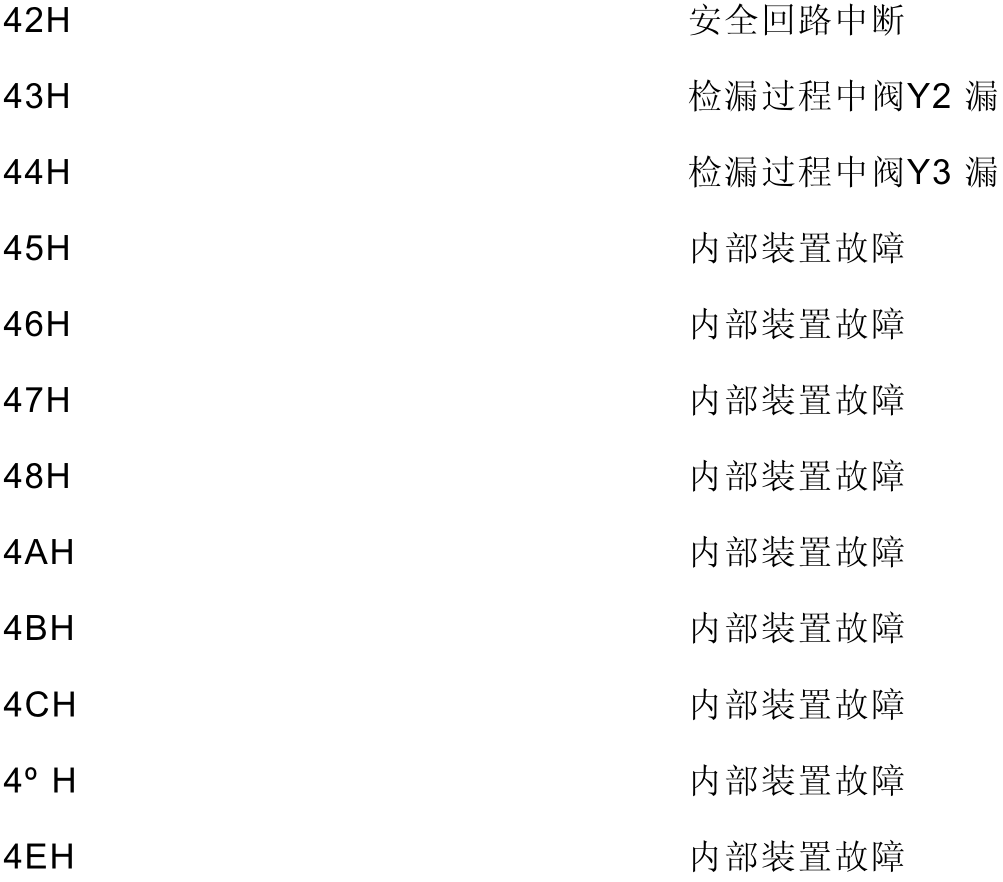

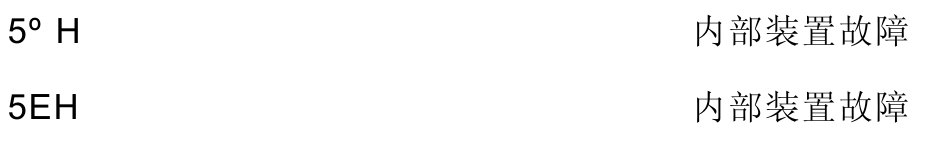

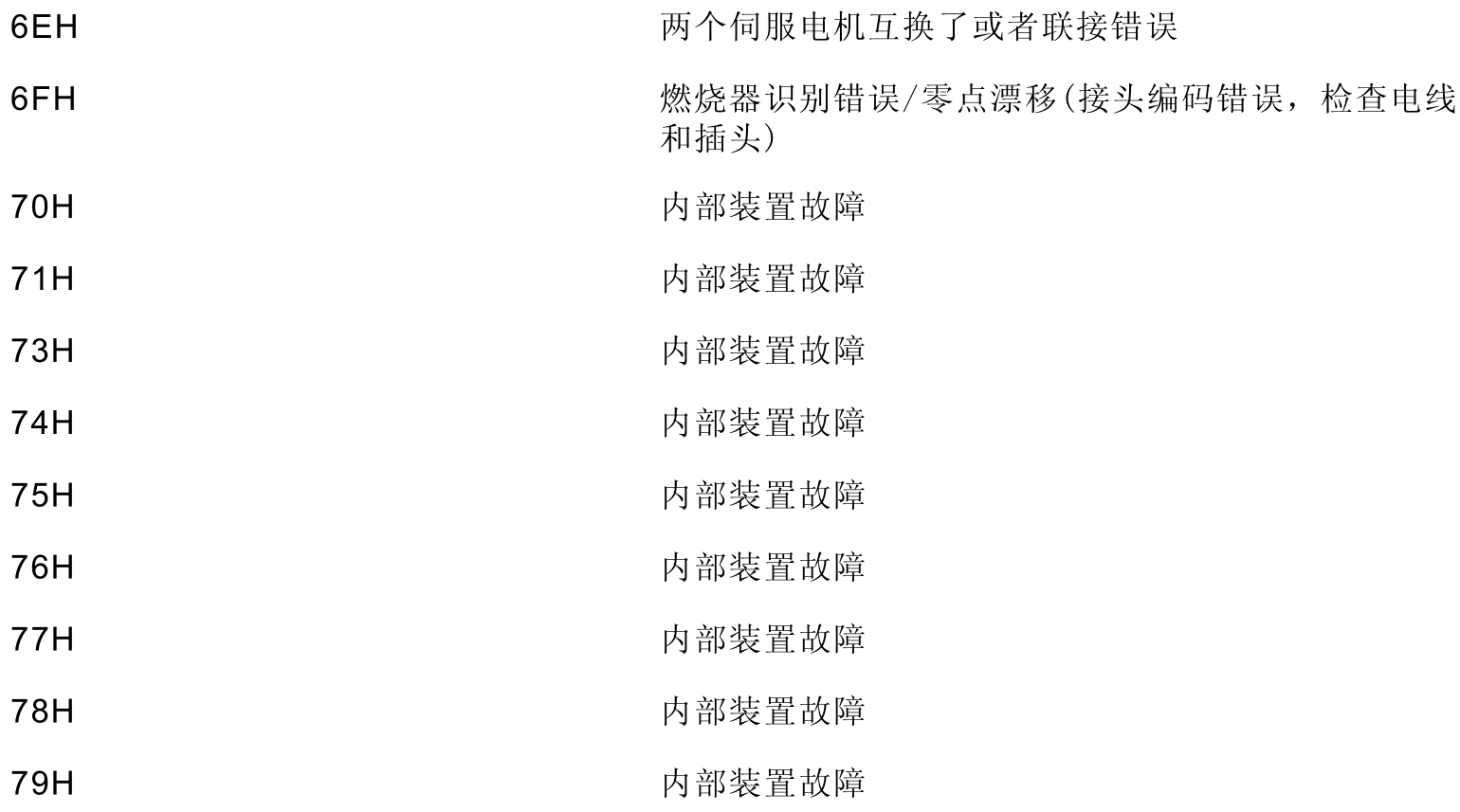

出錯指示
